设备

传感器

传感器目前分为“开停”、“数值”、“文本”三种类型：

🌏 开停传感器：仪表盘显示“开”或“停”状态信息；

🌏 数值传感器：仪表盘显示数值信息；

🌏 文本传感器：仪表盘显示文本信息（例如：有烟、无烟、正常等）

建模要求

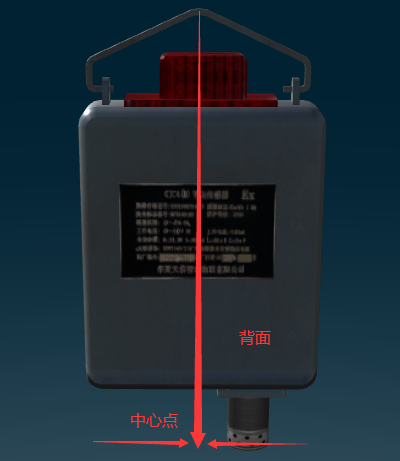

1️⃣ 模型中心点放置在背面底部中心点处，如下图所示：

2️⃣ 仪表盘需要使用LED黑色屏幕背景，如下图所示：

3️⃣ 仪表盘上面需要创建一个相同尺寸的数值面板，数值面板需要使用透明纹理且纹理宽高比需要与面板尺寸宽高比一致，数值面板与仪表盘之间需要隔开一定距离（避免产生z-fighting现象），数值面板统一命名为“dashboard”。

4️⃣ 如果传感器存在报警灯，则报警灯需要单独创建并命名为“alarm”。

分站

分站分为“状态”、“数值”两种类型，其建模要求同传感器。

摄像头

建模要求

🌏 球机摄像头：模型中心点放置在顶部中心点处。

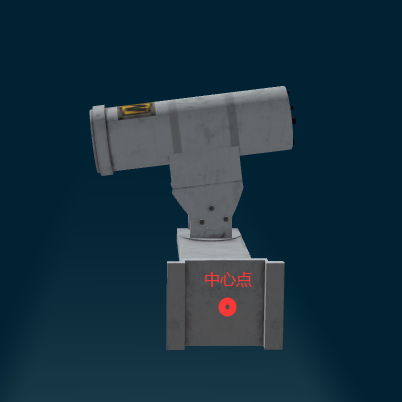

🌏 枪机摄像头：模型中心点放置在连接臂尾部中心点，如下图所示：

LED显示屏

建模要求

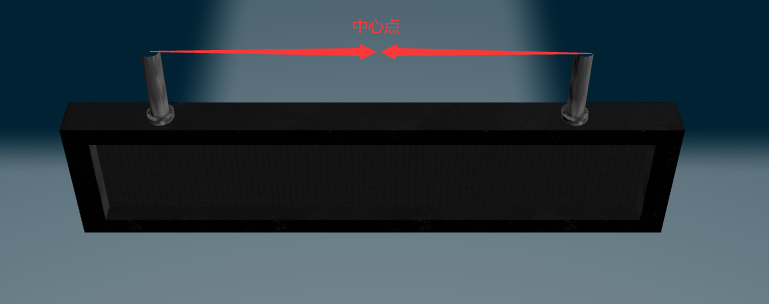

1️⃣ 模型中心点放置在顶部中心点，如下图所示：

2️⃣ LED屏幕背景颜色同传感器仪表盘背景纹理。

3️⃣ LED屏幕上面需要创建一个相同尺寸的数值面板，数值面板使用透明纹理且纹理宽高比需要与面板尺寸宽高比一致，数值面板与仪表盘之间需要隔开一点距离（避免出现z-fighting现象），数值面板统一命名为“dashboard”。

红绿灯

建模要求

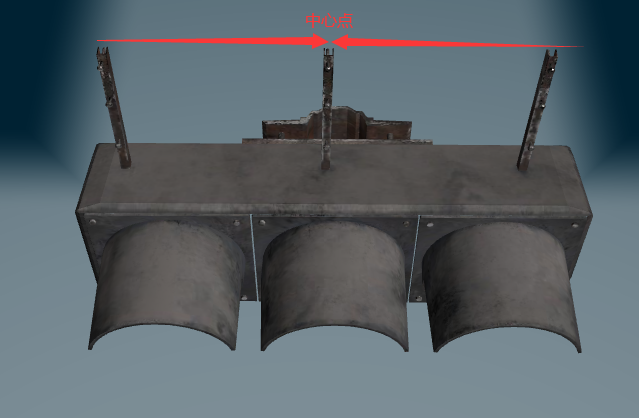

1️⃣ 模型中心点放置在顶部中心点，如下图所示：

2️⃣ 红灯、黄灯、绿灯需要单独创建，分别命名为“red”、“yellow”、“green”。红灯、黄灯、绿灯使用黑色背景，灯罩使用透明白点纹理，如下图所示：
