模型数据

Tx3d Engine目前支持fbx、obj、gltf、glb格式的3D场景，可以使用主流的3D建模软件（C4D、3D MAX、Maya、Blender）建模导出。

提示

glTF（GL Transmission Format）是khronos (opens new window)发布的一种能高效传输和加载3D场景的规范，与FBX、OBJ等传统模型格式一样，支持3D模型中的所有特效，强烈推荐使用gltf或glb格式数据！！！

glTF的产物一般分为（.gltf + .bin + 纹理）或者（.glb），前者适合图片体积大的场景，将纹理和模型差分开，可以异步加载模型和纹理；后者适合模型文件较大的场景，会将所有数据保存到同一个二进制文件中，需要等待所有数据解析完成才能展示模型。

模型数据加载完成后会解析成“结点树”结构，如下图所示，结点类型分为“Object3D”、“Group”、“Bone”、“Mesh”、“SkinnedMesh”、“DirectionalLight”、“PointLight”、“SpotLight”。其中“Object3D”、“Group”、“Bone”结点用于构建实体（Entity）；“Mesh”和“SkinnedMesh”结点用于构建模型渲染组件（Model），如果“Mesh”或“SkinnedMesh”结点存在“Object3D”、“Group”、“Bone”类型子结点则会使用该结点创建实体；“DirectionalLight”、“PointLight”、“SpotLight”为灯光结点用于构建灯光组件。“Group”结点的所有“Mesh”子结点会被放到同一个模型渲染组件中。完成创建后会形成一个“实体树”并返回根实体。

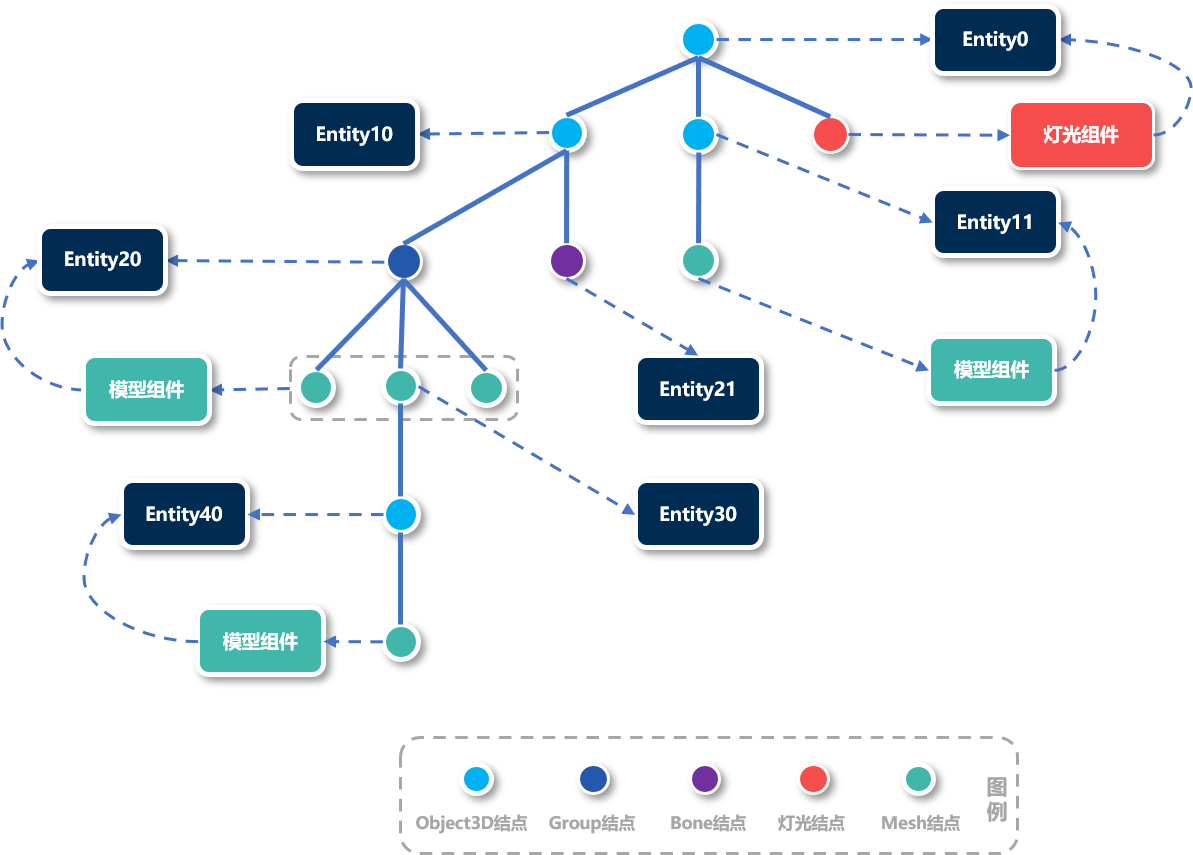

创建前结点结构

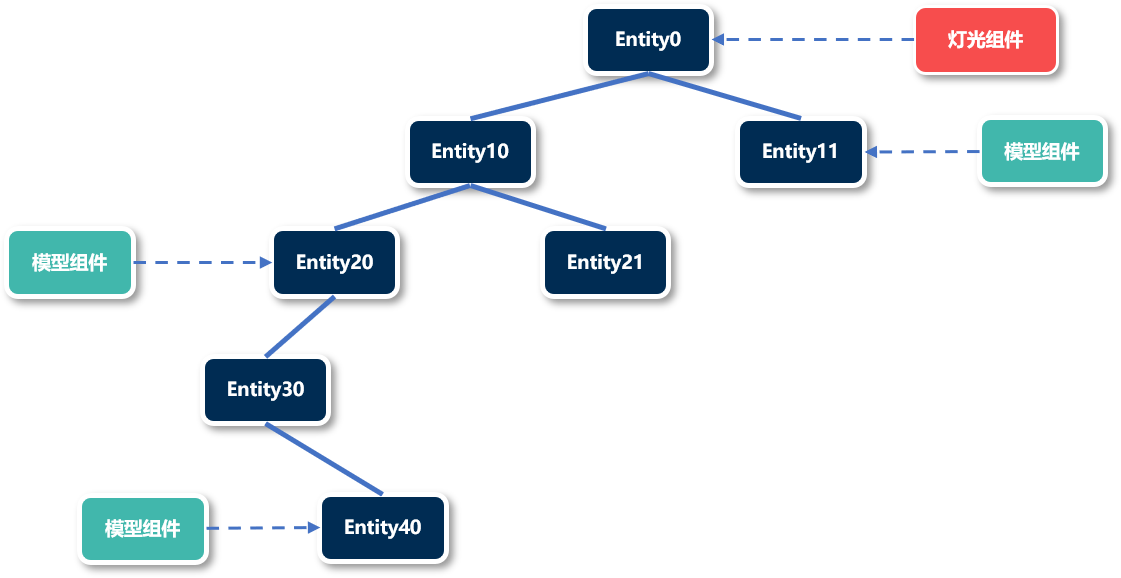

创建后实体结构
